忘れぬ内に更新しておこうMMですコンバンハ

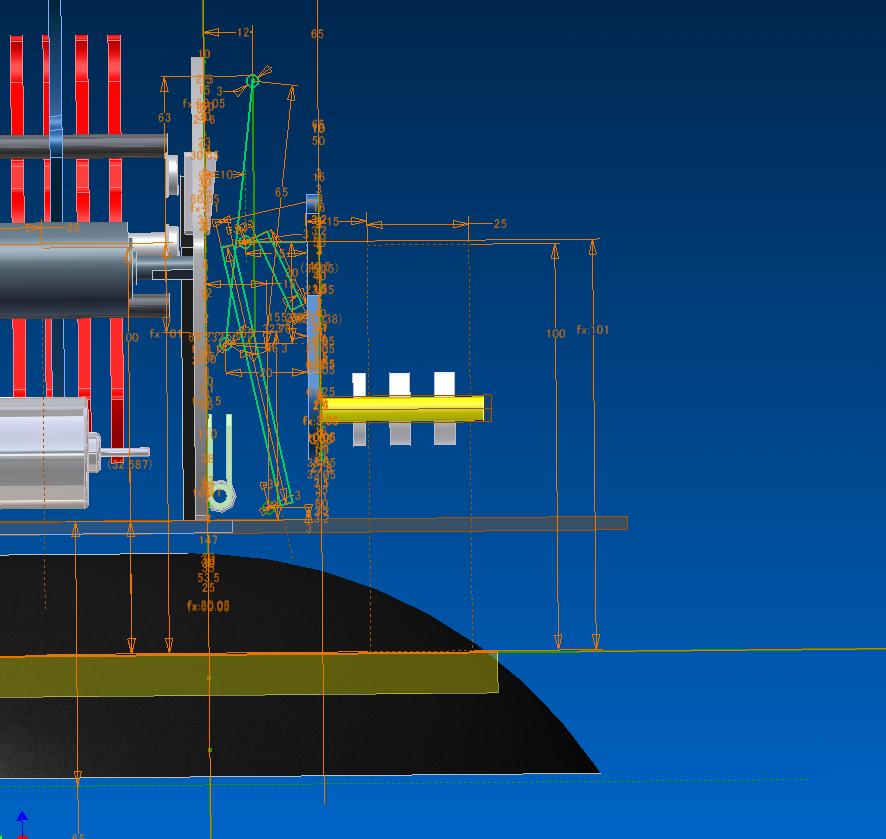

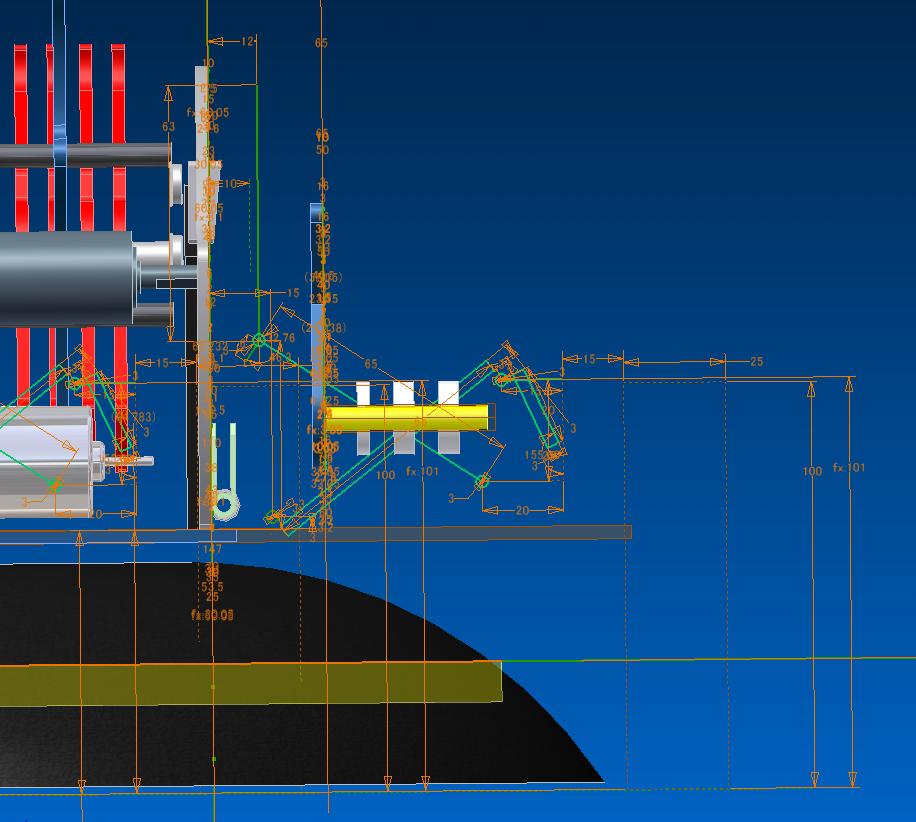

左が展開前 右が展開後
破線なんですが、色の関係でちょっと見づらいんですが...
リンク(別レイヤも使って平行リンクに組む)とスプリングヒンジとストッパー(スプリング補正入る可能性あり)にて構成。
(図中のヒンジはリンクの設定無視してサイズ比較のためだけにおいてる。あとで場所変え)
スプリング不足による展開不可!?
...とかいうオチがありそうなので、重扉用ヒンジは片側3個のスペースを保持しておき、とりあえず片側2個にて構成。(意外とアレ高いんだよなぁ。)
ヒンジ自体がなんと37gあるので、3個も付けたらそれだけで111gと結構な重量。
でもリンクを重くするよりもヒンジ強度に頼ったほうが、結果軽量で丈夫に作れそうなのも事実。
アングルとか使えば変わってくるのだろうが、設定シビアなので手作業は減らしたい。
きっとココで重量使ってしまう分、回転アームの重量が減るんだろうな(T▽T)
